Introduction
Les vannes sont installées tout le long d’un système de tuyauterie de gaz médicaux, de la source jusqu’aux bâtiments.
Dans la salle de production, elles assurent l’isolation de certains composants afin de pouvoir effectuer les actions de maintenance. Elles sont également situées à l’entrée de chaque bâtiment afin de pouvoir couper l’arrivée des gaz médicaux en cas d’urgence, etc. Les vannes sont aussi incorporées dans la plupart des centrales de production de gaz médicaux ou des coffrets de vannes et AVSU.

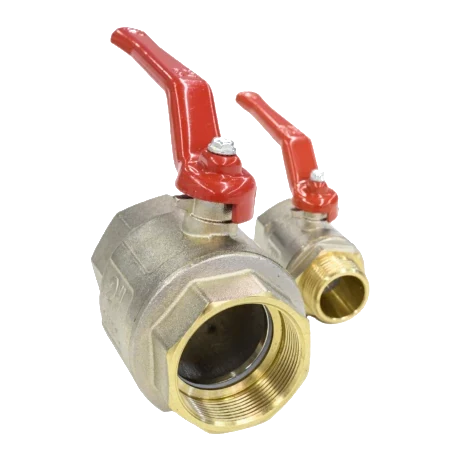

Nos vannes sont robustes et conçues pour une pression de service pouvant atteindre 50 bar. Elles sont également disponibles dans toutes les tailles, de 1/8" à 4" (BSP ou NPT), en configuration mâle ou femelle, avec plusieurs types de poignées.
Modèles
| Diamètre (mm) | Diamètre nominal (DN) | Pression de service (bar) |
|---|---|---|
| 6,35 | 8 | 50 |
| 9,52 | 10 | 50 |
| 12,7 | 15 | 50 |
| 19,05 | 20 | 40 |
| 25,4 | 25 | 40 |
| 31,75 | 32 | 30 |
| 38,1 | 40 | 30 |
| 50,8 | 50 | 25 |
| 63,5 | 65 | 18 |
| 76,2 | 80 | 16 |
| 101,6 | 100 | 14 |

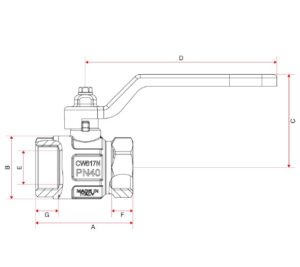

Schéma technique
